連結吊り下げ式のＬＥＤライトパネル
夜間や閉店後も営業時間同様、
物件情報などをお客様にご覧いただけます。

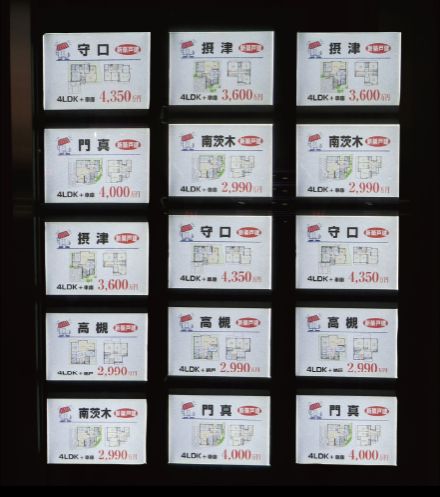

LED点灯イメージ
LEDバックライトパネル
LEDバックライトパネル
LEDライトパネルの特徴
①CO2削減
②夜間でも目立つ。
③両面仕様。 ※片面は非電照
④チラシ内容が明るく見やすい。
チラシが
・ 購入を検討しているが、 お店で設置できるかわからない。
・ 実際の明るさを確かめたい。
そんなお客様に無料で
実物サンプルの貸し出しいたします
実物サンプルの貸し出しいたします
サンプル貸し出し内容
15時までにご注文で即日発送（土日祝は翌営業日発送）
※返送用送り状を同封してお送りしますので到着後1週間以内にご返送下さい。
サンプル請求はこちらからサインハウスサイトへジャンプしますclick
サンプル請求はこちらから
サインハウスサイトへジャンプしますclick

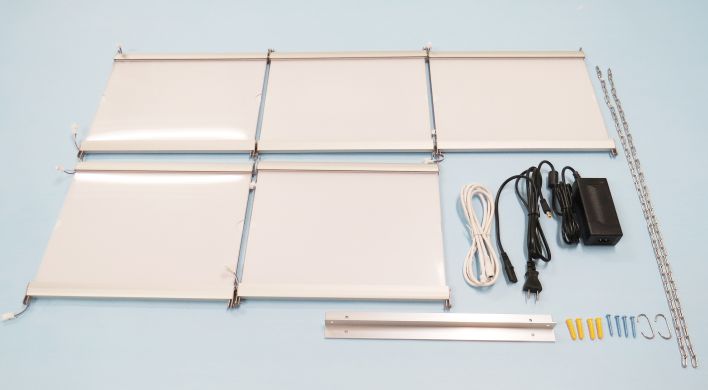

パネル全体写真
LEDA4サイズセット
商品番号
LD-0141
\39,710（税込み）
circle ＬＥＤライトパネル 5枚
A4サイズ310x273㎜
重量0.65kg　消費電力7.5w
circle 取り付け備品
・ ベース金具320㎜ x1本
・ ベース取付用ビス
・ 吊り下げ金具　2個
・ 吊り下げチェーン　600mmx2本
・ 電源アダプター本体1個12V48W
・ 電源アダプター線　1500㎜x1本
・ 電源プラグケーブル　1500㎜x1本
LEDB4サイズセット
商品番号
LD-0241
\47,960（税込み）
circle ＬＥＤライトパネル 5枚
B4サイズ372x320㎜
重量0.92kg　消費電力8.8w
circle 取り付け備品
・ ベース金具390㎜ x1本
・ ベース取付用ビス
・ 吊り下げ金具　2個
・ 吊り下げチェーン　600mmx2本
・ 電源アダプター本体1個12V60W
・ 電源アダプター線　1500㎜x1本
・ 電源プラグケーブル　1500㎜x1本
【セット内容】
circle ＬＥＤライトパネル 5枚
A4サイズ310x273㎜
重量0.65kg　消費電力7.5w
B4サイズ372x320㎜
重量0.92kg　消費電力8.8w
circle 取り付け備品
・ ベース金具　1本
A4サイズ用320㎜
B4サイズ用390㎜
・ ベース取付用ビス
・ 吊り下げ金具　2個
・ 吊り下げチェーン　600mmx2本
・ 電源アダプター本体1個
A4サイズ用12V48W
B4サイズ用12V60W
・ 電源アダプター線　1500㎜x1本
・ 電源プラグケーブル　1500㎜x1本
ご注文はこちらからサインハウスサイトへジャンプしますclick
ご注文はこちらから
サインハウスサイトへジャンプしますclick
【取り付け方法】
①ベース金具の取り付け ①ベース金具の取り付け
組立手順(1) 組立手順(2)
①パネルの重量に耐える十分な強度のある場所へ取り付けして下さい。
②ベース金具に付属の両面テープで仮止めして下さい。
③仮止め後、必ず付属のビスでビス留めして下さい。
②吊下げ金具・吊下げチェーン・パネルの取り付け ②吊下げ金具・吊下げチェーン・パネルの取り付け
組立手順(3) 組立手順(4)
①ベース金具の穴に吊下げ金具を取り付け、チェーンを吊下げて下さい。
②パネルは正面を窓側に向け、吊下げチェーンの適切な位置にパネルのフックを引っ掛けて下さい。
③パネルの連結 ③パネルの連結
組立手順(5)
①パネルとパネルの連結は、1枚目のパネルに対して2枚目のパネルを直角に合わせ、フックを引っ掛けて下さい。
②パネルは5枚以上連結しないで下さい。
④パネルの配線の接続 ④パネルの配線の接続
組立手順(6) 組立手順(7)
①パネルの配線の接続は、カプラーの凹凸を確認し、カプラー部分を持って、「カチッ」とした手応えがあるまで差し込んで下さい。
⑤パネルと電源アダプター線の接続 ⑤パネルと電源アダプター線の接続
組立手順(8) 組立手順(9)
①最下部のパネルの凹カプラーと電源アダプター線の凸カプラーを「カチッ」とした手応えがあるまで差し込んで下さい。
②コンセントを差し込み、点灯を確認して下さい。
